Setup, Einstellungen und Sicherheitshinweise zur optolux FOCUS – kompakt aus der Bedienungsanleitung. Die FOCUS ist eine Erweiterung und setzt eine SOLIS Lichtquelle voraus.
Downloads
Die neueste Version der Bedienungsanleitung finden Sie immer hier. Der QR-Code in der gedruckten Anleitung führt auf diese Seite.

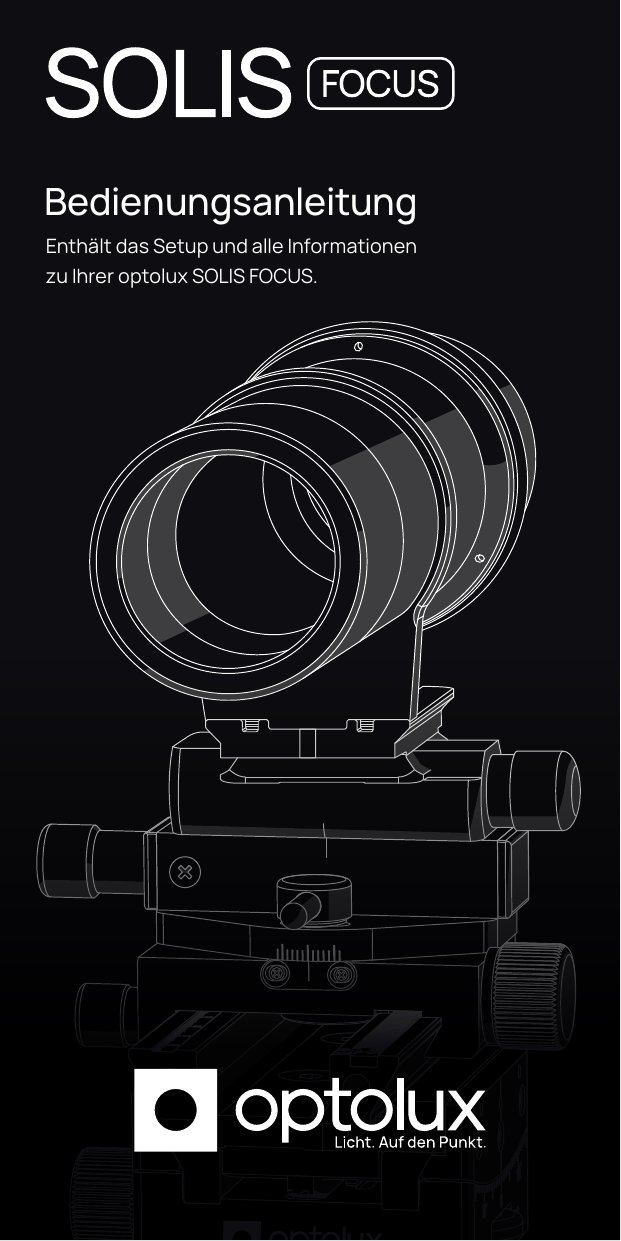

Bedienungsanleitung
Gut zu wissen
Lichtpunkt 1–12 mm
Arbeitsabstand ca. 100 mm
Beleuchtungsstärke 540.000 Lux (100 mm, 12 mm Punkt)
Lichtleistung SOLIS 5–100 %
Betriebstemperatur −15 °C bis +35 °C
Biegeradius Lichtleiter min. 60 mm
Inbetriebnahme
Die SOLIS Lichtquelle ist die Basis jeder Erweiterung. So schalten Sie sie ein und richten optional DMX ein.
Standard-Setup
1 Stecken Sie das Netzkabel ein.
4 Schalten Sie die SOLIS durch Drücken der Power-Taste ein.
6 Drehen Sie das Steuerrad, um die Lichtleistung einzustellen – von 5 % bis 100 %.
5 Die aktuelle Einstellung wird auf dem Display angezeigt.
Zusätzliches DMX-Setup
1 Alle DMX-Kabel ausstecken, dann das Netzkabel einstecken.
3 Sobald die Anzeige aufleuchtet, halten Sie die Dimmertaste gedrückt. Die SOLIS befindet sich im Setup-Modus.
2 Drücken Sie die Lüftertaste, um den DMX-Kanal nach oben zu schalten.
4 Drücken Sie die Power-Taste, um nach unten zu schalten.
Installation
Schritt für Schritt zur betriebsbereiten Erweiterung.
Objektiv auf der Schiene befestigen
7 Befestigen Sie das FOCUS-Objektiv an der optolux-Schiene.
8 Befestigen Sie die Schiene an der von Ihnen bevorzugten Hardware, um das System zu fixieren.
Lichtleiter an der SOLIS anschliessen
10 Stecken Sie den Lichtleiter mit der weissen Fläche in die SOLIS-Lichtquelle.
Lichtleiter am Objektiv anschliessen
11 Stecken Sie das andere Ende des Lichtleiters (schwarze Fläche) in das FOCUS-Objektiv.
Einstellungen
So richten Sie das Licht auf Ihr Objekt aus.
Lichtpunkt einstellen
13 Drehen Sie den Einstellring, um die Grösse des Lichtpunkts zu verändern.
Der Abstand des Objektivs zum Objekt beträgt etwa 100 mm.
Objektiv ausrichten
15 Objektiv seitlich bewegen.
16 Objektiv nach oben / unten bewegen.
17 Objektiv vor / zurück bewegen.
18 Objektiv drehen.
Sicherheit und Bedienung
Bitte lesen Sie diese Hinweise sorgfältig, bevor Sie optolux SOLIS Leuchten oder Zubehör verwenden.
Allgemeine Sicherheitshinweise
→ Lesen Sie die Sicherheitshinweise sorgfältig, bevor Sie optolux SOLIS Leuchten oder Zubehör verwenden, und bewahren Sie sie an einem sicheren Ort auf.
→ optolux SOLIS Leuchten sind für den professionellen Einsatz in Innenräumen konzipiert. Im Freien müssen sie vor Feuchtigkeit geschützt werden.
Montage und Betrieb
→ Verwenden Sie nur stabile Stative und ordnungsgemäss befestigte Halterungen.
→ Sichern Sie Stative mit Gewichten oder Bodenbefestigungen und Absperrungen.
→ Beachten Sie die max. 45° Neigung nach oben / unten.
→ Montieren Sie auf ebenem Boden und sorgen Sie für einen rutschfesten und stabilen Aufbau.
→ Betriebstemperatur: SOLIS −15 °C bis +40 °C, Lichtleiter −15 °C bis +35 °C.
→ Vermeiden Sie den Einsatz, wenn sich aufgrund von Temperaturschwankungen Kondenswasser bildet.
→ Lassen Sie sich die Verwendung in Krankenhäusern, Museen oder Fabriken genehmigen.
Sicherheitsmassnahmen
→ Verwenden Sie für die Überkopfmontage eine doppelte Sicherungsvorrichtung.
→ Halten Sie zu brennbaren Materialien einen Sicherheitsabstand von 0,5 m nach oben und hinten sowie 1,0 m in Leuchtrichtung ein.
→ Blockieren Sie niemals Kühlschlitze oder Lüfter.
→ Vermeiden Sie Staub, Feuchtigkeit und explosionsgefährdete Umgebungen.
→ Verlegen Sie Kabel sicher – stolperfrei, unbeschädigt und geschützt.
→ Ersetzen Sie beschädigte Kabel nur durch Originalteile.
→ Versuchen Sie niemals, Kabel oder Sicherungen zu flicken.
→ Überprüfen Sie Gehäuse, Kabel, Stecker und Halterungen vor jedem Gebrauch auf Beschädigungen.
Betrieb
→ Führen Sie vor jedem Gebrauch eine Sichtprüfung durch.
→ Arbeiten Sie nie ohne einen ordnungsgemäss installierten Lichtleiter.
→ Schalten Sie defekte Leuchten sofort aus und wenden Sie sich an einen autorisierten Händler.
→ Verwenden Sie nur Originalteile von optolux.
→ Lassen Sie Leuchten im Betrieb niemals unbeaufsichtigt.
→ Trennen Sie das Gerät vom Netz, wenn es nicht benutzt wird.
→ Nicht für allgemeine Raumbeleuchtung – nur für die professionelle Verwendung in der Fotografie oder im Filmbereich.
Lichtleiter, Objektive, Lampen und Sicherungen
→ Tauschen Sie LEDs niemals selbst aus – wenden Sie sich an einen autorisierten Händler.
→ Halten Sie die korrekten Krümmungsradien für Lichtleiter ein.
→ Lassen Sie Leuchten und Leitungen nach dem Gebrauch vollständig abkühlen, bevor Sie diese einpacken.
Weitere Hinweise
→ Blicken Sie nicht direkt in die Lichtquelle – Gefahr bleibender Augenschäden.
→ Unsachgemässer Gebrauch kann zu schweren Stromschlägen oder Verbrennungen führen.
→ Bewahren Sie alle Lampen und Zubehörteile ausserhalb der Reichweite von Kindern auf.
Erklärung der Symbole
Häufige Fragen
Brauche ich für FOCUS, TRIO oder MONO eine SOLIS?
Ja. FOCUS, TRIO und MONO sind Erweiterungen ohne eigene Lichtquelle und werden über den Lichtleiter an eine SOLIS angeschlossen. Wer noch keine SOLIS besitzt, wählt das Set optolux SOLIS FOCUS, TRIO oder MONO – es enthält Lichtquelle und die jeweilige Erweiterung.
Wo finde ich die aktuelle Bedienungsanleitung?
Auf der Supportseite Ihres Produkts unter «Downloads». Der QR-Code im Packungsinhalt führt direkt dorthin.
Wo kann ich optolux Produkte kaufen?
Bei unseren autorisierten Fachhändlern: Profot AG in der Schweiz und optolux solutions gmbh in Deutschland und weltweit.
Wie verändere ich die Grösse des Lichtpunkts?
Drehen Sie den Einstellring am FOCUS-Objektiv. Der Lichtpunkt lässt sich von 1 bis 12 mm einstellen; der Abstand des Objektivs zum Objekt beträgt etwa 100 mm.
Wie richte ich das FOCUS-Objektiv fein aus?
Über die optolux-Schiene: Mit den Drehknöpfen bewegen Sie das Objektiv seitlich, nach oben und unten sowie vor und zurück; mit dem Hebel drehen Sie das Objektiv.
Welches Ende des Lichtleiters kommt an die SOLIS?
Das Ende mit der weissen Fläche gehört in die SOLIS. Bei der FOCUS steckt das Ende mit der schwarzen Fläche im Objektiv.
Wie stark darf ich den Lichtleiter biegen?
Bei FOCUS und MONO beträgt der minimale Biegeradius 60 mm, bei TRIO 40 mm, weil ihr Lichtleiter dünner ist. Halten Sie ihn immer ein, damit der Lichtleiter nicht beschädigt wird.
Welchen Abstand muss ich zu brennbaren Materialien einhalten?
Mindestens 0,5 m nach oben und hinten sowie 1,0 m in Leuchtrichtung. Blockieren Sie ausserdem nie Kühlschlitze oder Lüfter.
Darf ich die Leuchte über Kopf montieren?
Ja, aber nur mit einer doppelten Sicherungsvorrichtung. Die Leuchte darf maximal 45° nach oben oder unten geneigt betrieben werden.
